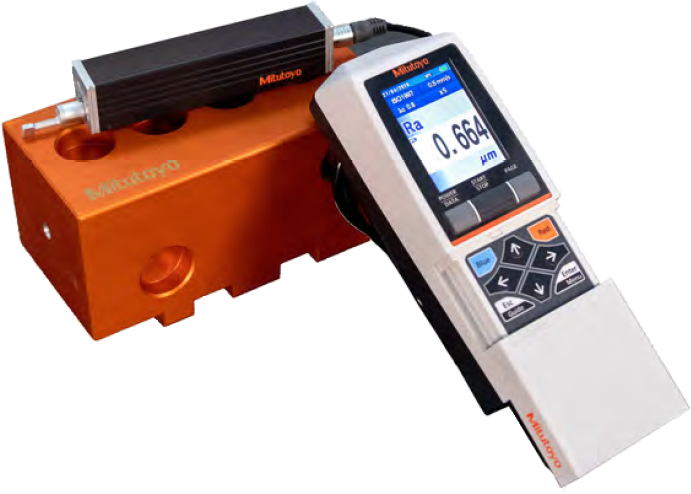

Drsnoměr Surftest SJ-210 Mitutoyo 178-560-11D

Detailní popis produktu

• Měření v souladu s normami EN ISO, VDA, ANSI, JIS + možnost vlastního nastavení
• Metrický systém - měří v mm
• S patkou a velmi příjemným navigačním menu
• 6 cm velký barevný grafický LCD s podsvícením a vynikající čitelností
• Možnost měření i nezávisle na napájení ze sítě
• Mohou být zobrazeny také výsledky výpočtu sekcí, vyhodnocované profily a křivky, amplitudy distribučních křivek
• Přepínatelné do 16 jazyků včetně češtiny
• Jednoduchá obsluha

Technická specifikace

Měřicí síla snímače

• 0,75 mN

Úhel snímacího hrotu

• 60°

Poloměr snímacího hrotu

• 2 μm

Rozsah posuvu

• 17,5 mm

Rychlost měření

• 0,25 mm/s
• 0,5 mm/s
• 0,75 mm/s

Rozsah měření

• 16 mm

Rozsah měření

• 360 μm


Poloměr patky měření

• 40 mm

Profily

• Profil drsnosti (R), R-Motif, DF-Profil a další


Rozsah zobrazení

• Ra, Rq
  • 0,01 µm - 100 µm
• Ry, Rz, Rt, R3z, Rvk, Rpk, Rk, Rp
  • 0,02 µm - 350 µm
• Vo
  • 0 - 10 (mm3/cm2)
• S, Sm
  • 2 µm - 4000 µm
• Pc
  • 2,5/cm - 5000/cm
• Mr 1, Mr 2
  • 0 - 100 %
• Mr
  • 1 - 100 %

Počet základních délek

• x1
• x3
• x5
• xL


Digitální filtr

• 2CR-75%, 2CR-75% (phase corrected)


Délka cut-off

• λc : 0,25 mm; 0,8 mm; 2,5 mm
• λs : 2,5 µm; 8 µm


Rozhraní

• RS-232 C pro vstup a výstup, DIGIMATIC

Snímání

• Diferenciální indukčnost

Snímač / Sonda

• Diamantový dotyk

Napájení

• Adaptér / akumulátor

Volitelné příslušenství

Upevnění a stojany

• Adapér k magnetickému stojánku (12AAA221)

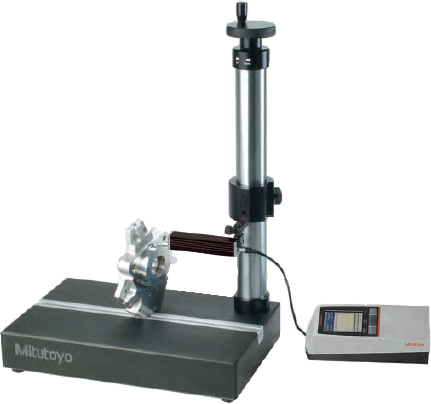

• Měřicí stojan (178-029) - pouze s adaptérem 12AAA221
• Adaptér pro svislou polohu (12AAA219)
• Prodlužovací nástavec 50 mm (12AAA210)
• Nožky pro přestavění výšky (12AAA216)
• Adaptér k výškoměru Imperial (12AAA233)
• Adaptér k výškoměru (12AAA222)
• Adaptér do magnetického stojánku Ø3/8"/9.5MM (12AAA220)

Posuvové jednotky

• Standardní (178-230-3)
• S-model 5,6 mm (178-233-3)
• S-model (178-234-3)
• R-model (178-235-3)

Snímací doteky / sondy

• Standard 2µm (178-296)
• Snímání malých děr Ø4,5mm/2µm/60°/0,75mN (178-383)
• Snímání malých děr Ø2,8mm/2µm/60°/0,75mN (178-384)
• Snímání hlubokých drážek  2 µm/60°/0,75 mN (178-385)
• Snímací sonda pro typ S 5 μm/90°/4 mN (178-386)
• Snímací sonda pro typ S 2 μm/60°/0,75 mN (178-387)
• Snímání ozubených kol 2 µm/60°/0,75 mN (178-388)
• Snímací dotek 5µm/90°/4mN (178-390)
• Snímání měkkých materiálů 5 μm/90°/4 mN (178-391)
• Snímání malých děr min. Ø4,5mm 5µm/90°/4mN (178-392)
• Snímání velmi malých děr Ø2,8mm 5µm/90°/4mN (178-393)
• Snímání hlubokých drážek 5 µm/90°/4 mN (178-394)
• Snímání ozubených kol 5 µm/90°/4 mN (178-398)

Výstup dat

• USB propojovací kabel 1,8 m (63AAA211)
• Kabel USB input tool (DIGIMATIC USB) 10pin plochý 2 m (06ADV380D)
• Propojovací kabel pro prodloužení 1 m (12BAA303)
• Propojovací kabel RS-232C (12AAL067)
• Komunikační kabel USB/178 série (23AAL068)
• Propojovací kabel D pro U-Wave-T 10pin plochý (02AZD790D)
• Digimatic kabel, 10pin, plochý, 1m (936937)
• Digimatic kabel, 10pin, plochý, 2m (965014)
• Nožní spínač (12AAJ088)
• Tiskárna (178-423D)

Kryty

• Kryt snímače pro ploché obrobky (12AAA217)
• Kryt snímače pro válcové obrobky (12AAA218)

 Přípravky

• Měřicí přípravek pro válcové obrobky (178-033)
• Měřicí přípravek jako univerzální držák (178-034)
• Měřicí přípravek pro měření vnitřních průměrů (178-035)

Ostatní příslušenství

• Ochranné fólie na display 5 ks (12AAl066)
• Paměťová karta 2 GB (12AAW452)
