Mezní válečkový kalibr 18-33 mm, typ A INSIZE 4124
Kód: 4124-18Související produkty
Mezní válečkový kalibr: 18H7, Průměr: 18 mm
Skladem u výrobce
| 4124-18
Můžeme doručit do:
22.5.2026
599 Kč
725 Kč
včetně DPH
Mezní válečkový kalibr: 19H7, Průměr: 19 mm
Skladem u výrobce
| 4124-19
Můžeme doručit do:
22.5.2026
676 Kč
818 Kč
včetně DPH
Mezní válečkový kalibr: 20H7, Průměr: 20 mm
Skladem u výrobce
| 4124-20
Můžeme doručit do:
22.5.2026
686 Kč
830 Kč
včetně DPH
Mezní válečkový kalibr: 21H7, Průměr: 21 mm
Skladem u výrobce
| 4124-21
Můžeme doručit do:
22.5.2026
711 Kč
860 Kč
včetně DPH
Mezní válečkový kalibr: 22H7, Průměr: 22 mm
Skladem u výrobce
| 4124-22
Můžeme doručit do:
22.5.2026
711 Kč
860 Kč
včetně DPH
Mezní válečkový kalibr: 23H7, Průměr: 23 mm
Skladem u výrobce
| 4124-23
Můžeme doručit do:
22.5.2026
711 Kč
860 Kč
včetně DPH
Mezní válečkový kalibr: 24H7, Průměr: 24 mm
Skladem u výrobce
| 4124-24
Můžeme doručit do:
22.5.2026
717 Kč
868 Kč
včetně DPH
Mezní válečkový kalibr: 25H7, Průměr: 25 mm
Skladem u výrobce
| 4124-25
Můžeme doručit do:
22.5.2026
793 Kč
960 Kč
včetně DPH
Mezní válečkový kalibr: 26H7, Průměr: 26 mm
Skladem u výrobce
| 4124-26
Můžeme doručit do:
22.5.2026
803 Kč
972 Kč
včetně DPH
Mezní válečkový kalibr: 27H7, Průměr: 27 mm
Skladem u výrobce
| 4124-27
Můžeme doručit do:
22.5.2026
811 Kč
981 Kč
včetně DPH
Mezní válečkový kalibr: 28H7, Průměr: 28 mm
Skladem u výrobce
| 4124-28
Můžeme doručit do:
22.5.2026
813 Kč
984 Kč
včetně DPH
Mezní válečkový kalibr: 29H7, Průměr: 29 mm
Skladem u výrobce
| 4124-29
Můžeme doručit do:
22.5.2026
859 Kč
1 039 Kč
včetně DPH
Mezní válečkový kalibr: 30H7, Průměr: 30 mm
Skladem u výrobce
| 4124-30
Můžeme doručit do:
22.5.2026
816 Kč
987 Kč
včetně DPH
Mezní válečkový kalibr: 31H7, Průměr: 31 mm
Skladem u výrobce
| 4124-31
Můžeme doručit do:
22.5.2026
982 Kč
1 188 Kč
včetně DPH
Mezní válečkový kalibr: 32H7, Průměr: 32 mm
Skladem u výrobce
| 4124-32
Můžeme doručit do:
22.5.2026
956 Kč
1 157 Kč
včetně DPH
Mezní válečkový kalibr: 33H7, Průměr: 33 mm
Skladem u výrobce
| 4124-33
Můžeme doručit do:
22.5.2026
954 Kč
1 154 Kč
včetně DPH
Detailní popis produktu
- Oboustranný mezní válečkový kalibr (GO a NOGO)
- Dle normy DIN7150-2

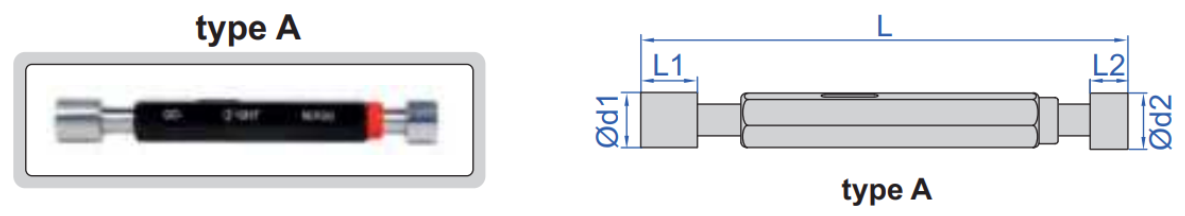

Typ
- A
Tolerance
- H7
| Produkt | Průměr | Tolerance velikosti GO | Tolerance velikosti NOGO | L1 | L2 | L |
| 4124-18 | 18 mm | +1 / +4 µm | +16,5 / +19,5 µm | 14 mm | 10 mm | 114 mm |
| 4124-19 | 19 mm | +1 / +5 µm | +19 / +23 µm | 16 mm | 12 mm | 132 mm |
| 4124-20 | 20 mm | +1 / +5 µm | +19 / +23 µm | 16 mm | 12 mm | 132 mm |
| 4124-21 | 21 mm | +1 / +5 µm | +19 / +23 µm | 16 mm | 12 mm | 132 mm |
| 4124-22 | 22 mm | +1 / +5 µm | +19 / +23 µm | 16 mm | 12 mm | 132 mm |
| 4124-23 | 23 mm | +1 / +5 µm | +19 / +23 µm | 16 mm | 12 mm | 132 mm |
| 4124-24 | 24 mm | +1 / +5 µm | +19 / +23 µm | 16 mm | 12 mm | 132 mm |
| 4124-25 | 25 mm | +1 / +5 µm | +19 / +23 µm | 18 mm | 14 mm | 136 mm |
| 4124-26 | 26 mm | +1 / +5 µm | +19 / +23 µm | 18 mm | 14 mm | 136 mm |
| 4124-27 | 27 mm | +1 / +5 µm | +19 / +23 µm | 18 mm | 14 mm | 136 mm |
| 4124-28 | 28 mm | +1 / +5 µm | +19 / +23 µm | 18 mm | 14 mm | 136 mm |
| 4124-29 | 29 mm | +1 / +5 µm | +19 / +23 µm | 18 mm | 14 mm | 136 mm |
| 4124-30 | 30 mm | +1 / +5 µm | +19 / +23 µm | 18 mm | 14 mm | 136 mm |
| 4124-31 | 31 mm | +1,5 / +5,5 µm | +23 / +27 µm | 20 mm | 15 mm | 155 mm |
| 4124-32 | 32 mm | +1,5 / +5,5 µm | +23 / +27 µm | 20 mm | 15 mm | 155 mm |
| 4124-33 | 33 mm | +1,5 / +5,5 µm | +23 / +27 µm | 20 mm | 15 mm | 155 mm |
*4/26
Doplňkové parametry
| Kategorie: | Válečkové kalibry - trny |
|---|---|
| Série: | 4124 |
