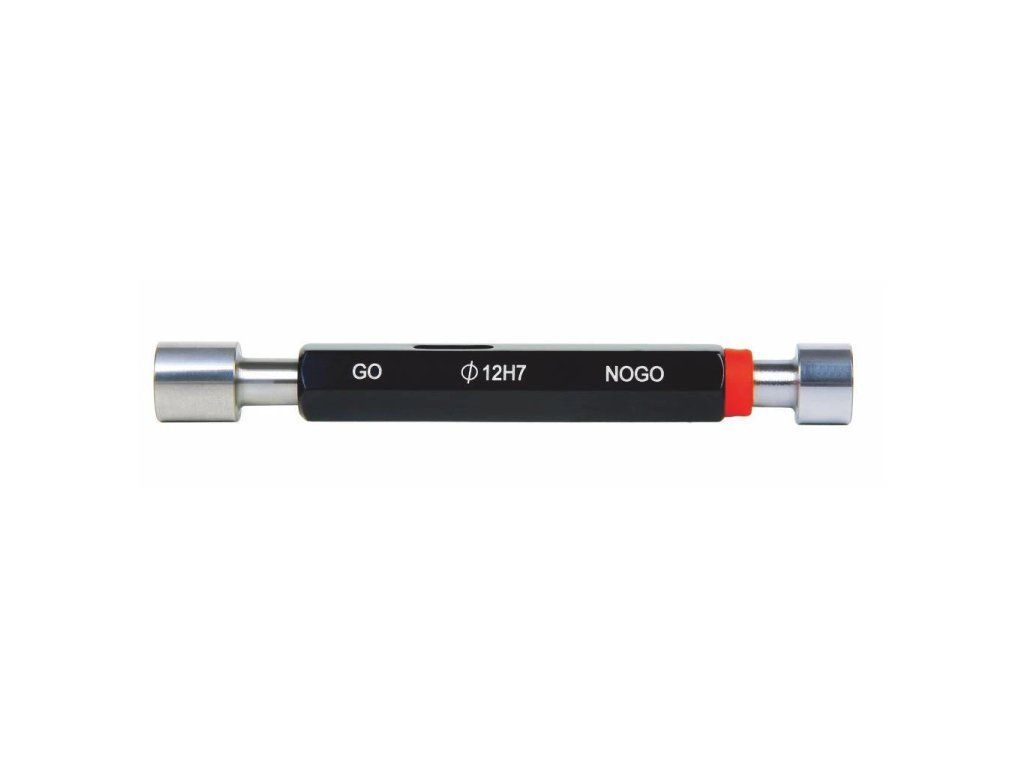

Mezní válečkový kalibr 2-17 mm, typ A INSIZE 4124
Kód: 4124-6Související produkty
Mezní válečkový kalibr: 2H7, Průměr: 2 mm
Skladem u výrobce
| 4124-2
Můžeme doručit do:
4.5.2026
556 Kč
673 Kč
včetně DPH
Mezní válečkový kalibr: 3H7, Průměr: 3 mm
Skladem u výrobce
| 4124-3
Můžeme doručit do:
4.5.2026
553 Kč
669 Kč
včetně DPH
Mezní válečkový kalibr: 4H7, Průměr: 4 mm
Skladem u výrobce
| 4124-4
Můžeme doručit do:
4.5.2026
485 Kč
587 Kč
včetně DPH
Mezní válečkový kalibr: 5H7, Průměr: 5 mm
Skladem u výrobce
| 4124-5
Můžeme doručit do:
4.5.2026
482 Kč
583 Kč
včetně DPH
Mezní válečkový kalibr: 6H7, Průměr: 6 mm
Skladem u výrobce
| 4124-6
Můžeme doručit do:
4.5.2026
477 Kč
577 Kč
včetně DPH
Mezní válečkový kalibr: 7H7, Průměr: 7 mm
Skladem u výrobce
| 4124-7
Můžeme doručit do:
4.5.2026
492 Kč
595 Kč
včetně DPH
Mezní válečkový kalibr: 8H7, Průměr: 8 mm
Skladem u výrobce
| 4124-8
Můžeme doručit do:
4.5.2026
492 Kč
595 Kč
včetně DPH
Mezní válečkový kalibr: 9H7, Průměr: 9 mm
Skladem u výrobce
| 4124-9
Můžeme doručit do:
4.5.2026
492 Kč
595 Kč
včetně DPH
Mezní válečkový kalibr: 10H7, Průměr: 10 mm
Skladem u výrobce
| 4124-10
Můžeme doručit do:
4.5.2026
502 Kč
607 Kč
včetně DPH
Mezní válečkový kalibr: 11H7, Průměr: 11 mm
Skladem u výrobce
| 4124-11
Můžeme doručit do:
4.5.2026
502 Kč
607 Kč
včetně DPH
Mezní válečkový kalibr: 12H7, Průměr: 12 mm
Skladem u výrobce
| 4124-12
Můžeme doručit do:
4.5.2026
502 Kč
607 Kč
včetně DPH
Mezní válečkový kalibr: 13H7, Průměr: 13 mm
Skladem u výrobce
| 4124-13
Můžeme doručit do:
4.5.2026
502 Kč
607 Kč
včetně DPH
Mezní válečkový kalibr: 14H7, Průměr: 14 mm
Skladem u výrobce
| 4124-14
Můžeme doručit do:
4.5.2026
505 Kč
611 Kč
včetně DPH
Mezní válečkový kalibr: 15H7, Průměr: 15 mm
Skladem u výrobce
| 4124-15
Můžeme doručit do:
4.5.2026
594 Kč
719 Kč
včetně DPH
Mezní válečkový kalibr: 16H7, Průměr: 16 mm
Skladem u výrobce
| 4124-16
Můžeme doručit do:
4.5.2026
587 Kč
710 Kč
včetně DPH
Mezní válečkový kalibr: 17H7, Průměr: 17 mm
Skladem u výrobce
| 4124-17
Můžeme doručit do:
4.5.2026
587 Kč
710 Kč
včetně DPH
Detailní popis produktu

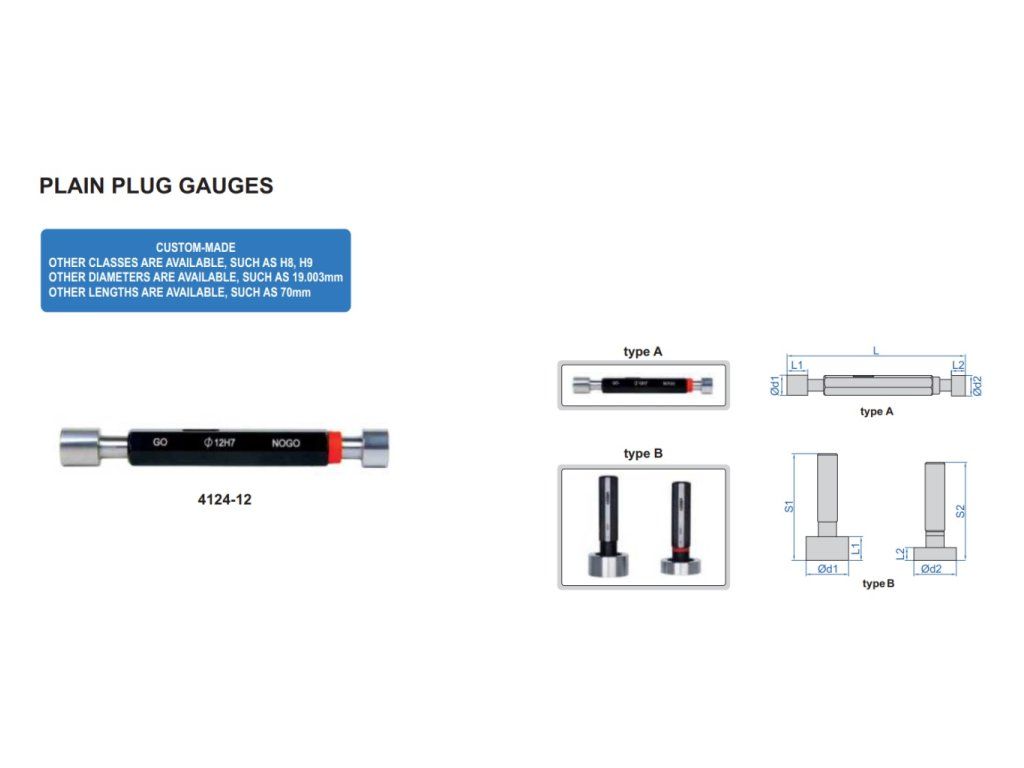

- Oboustranný mezní válečkový kalibr (GO a NOGO)
- Dle normy DIN7150-2
Typ
- A
Tolerance
- H7

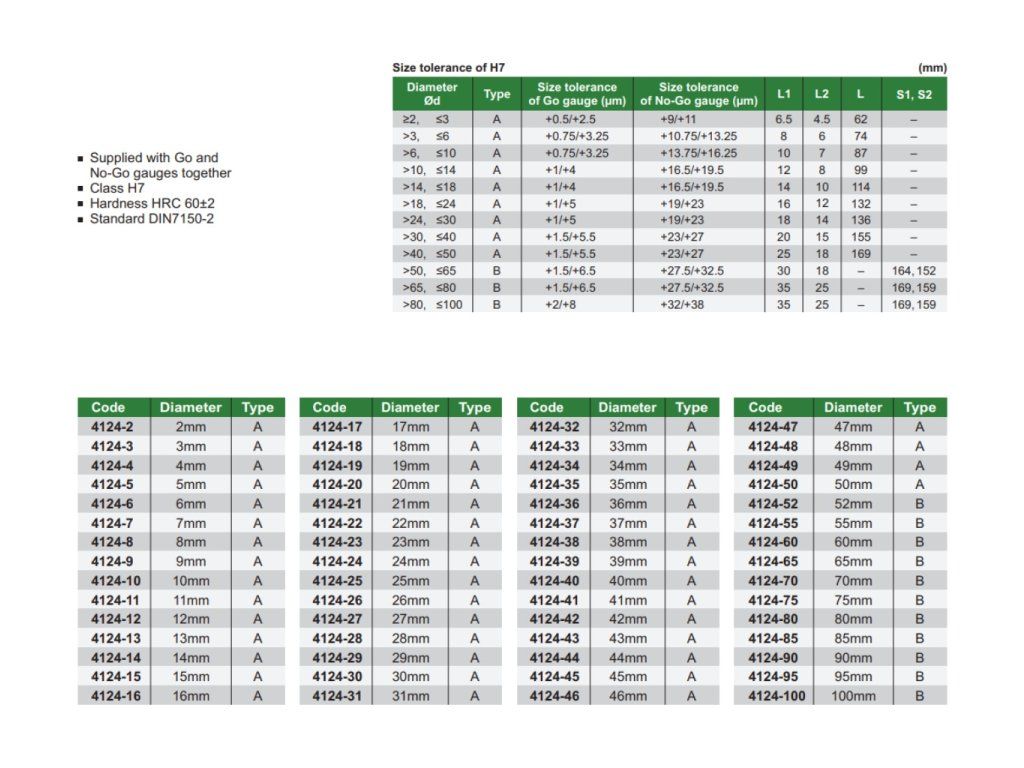

| Produkt | Průměr | Tolerance velikosti GO | Tolerance velikosti NOGO | L1 | L2 | L |
| 4124-2 | 2 mm | +0,5 / +2,5 µm | +9 / +11 µm | 6,5 mm | 4,5 mm | 62 mm |
| 4124-3 | 3 mm | +0,5 / +2,5 µm | +9 / +11 µm | 6,5 mm | 4,5 mm | 62 mm |
| 4124-4 | 4 mm | +0,75 / +3,25 µm | +10,75 / +13,25 µm | 8 mm | 6 mm | 74 mm |
| 4124-5 | 5 mm | +0,75 / +3,25 µm | +10,75 / +13,25 µm | 8 mm | 6 mm | 74 mm |
| 4124-6 | 6 mm | +0,75 / +3,25 µm | +10,75 / +13,25 µm | 8 mm | 6 mm | 74 mm |
| 4124-7 | 7 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-8 | 8 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-9 | 9 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-10 | 10 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-11 | 11 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-12 | 12 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-13 | 13 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-14 | 14 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-15 | 15 mm | +1 / +4 µm | +16,5 / +19,5 µm | 14 mm | 10 mm | 114 mm |
| 4124-16 | 16 mm | +1 / +4 µm | +16,5 / +19,5 µm | 14 mm | 10 mm | 114 mm |
| 4124-17 | 17 mm | +1 / +4 µm | +16,5 / +19,5 µm | 14 mm | 10 mm | 114 mm |
*4/26
Doplňkové parametry
| Kategorie: | Válečkové kalibry - trny |
|---|---|
| Série: | 4124 |
