Kruhoměr INSIZE RCT-RA260

Detailní popis produktu

• Vzduchová ložiska
• Snímá kruhovitost, souosost, soustřednost, rovinnost, radiální házení, rovnoběžnost a kolmost

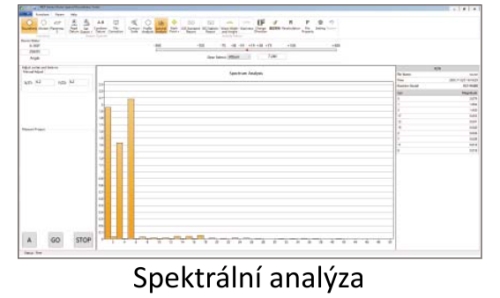

• Spektrální analýza, analýza průběhu, automatická redukce šumu
• 4 metody hodnocení kruhovitosti: metoda nejmenší plochy, metoda nejmenších čtverců, metoda nejmenší opsané kružnice, metoda největší vepsané kružnice
• Měřicí filtry: 1-15 upr, 1-50 upr, 1-150 upr, 1-250 upr, 1-500 upr, 15-100 upr, 15-500 upr, 2-15 upr
• Filtrováno dle Gausse (ISO standard)
• Včetně softwaru pro snímání, analýzu. výstup dat atd.

Technická specifikace

Snímač/sonda

• Měřicí rozsah
  • ±300 µm
• Rozlišení
  • 0,001 µm
• Lineární přesnost
  • 0,25 %

Rubínový dotyk / stylus

• Velikost
  • Ø2×10 mm
• Směr
  • Dva směry
• Přizpůsobitelný úhel
  • ±45°

Osa X

• Posuv
  • 165 mm
• Nadměrný rozsah
  • 25 mm
• Řízení
  • Manuální

Osa Z

• Řízení
  • Motor
• Posuv
  • 320 mm
• Rychlost pohybu
  • 0,5~10 mm/s

Otočný stolek

• Přesnost otáčení
  • (0,025+6H/10000) µm pro H ≤ 20 mm (H je výška dílce v mm)
• Rychlost otáčení
  • 6 rpm
• Maximální průměr (měření)
  • 260 mm
• Maximální průměr (dílce)
  • 400 mm

Přesnost otáčení

• Přesnost radiální rotace
  • ± 0,0125 µm
• Přesnost axiálního házení
  • ± 0,05 µm

Přizpůsobitelný 3D stolek

• Průměr
  • 180 mm
• Rozsah centrování
  • ± 3 mm
• Rozsah nivelování
  • ± 2°
• Maximální zatížení stolku
  • 20 kg

Granitová deska

• 700×500 mm

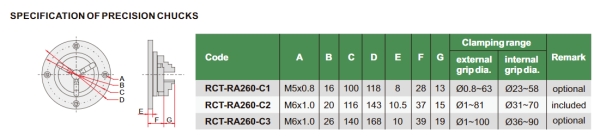

Sklíčidlo

• Průměr vnějšího úchopu
  • Ø1~Ø81 mm
• Průměr vnitřního úchopu
  • Ø31~Ø70 mm

Vzduchový filtr

• Rozsah tlaku
  • 0~0,8 mpa
• Přesnost zachycení olejové mlhy
  • 0,01 µm
• Koncentrace olejové mlhy
  • 0,5 mg/m³

Rozměry

• 1300×795×1715 mm

Zdroj

• 220±%V, 50 Hz, 500 W

Hmotnost

• 320 kg

Standardní dodávka obsahuje

• Kruhoměr INSIZE RCT-RA260
• Snímač s rubínovým stylusem/dotekem
• Etalon
• Sklíčidlo
• Přizpůsobitelný 3D stolek
• Otočný stolek
• Počítač
• Software
• Tiskárna
• Vzduchový filtr
• Vysoušeč
• Nástroje pro instalaci kruhoměru

  Volitelné příslušenství

• Snímače/sondy viz detaily
• Sklíčidla viz detaily

+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy

*Ceny za služby nejsou zahrnuty v ceně přístroje.

Společnost M & B Calibr je autorizovaným prodejcem a jediným servisním střediskem pro střední a východní Evropu.
