Stacionární drsnoměr INSIZE SPM-4000

Detailní popis produktu

• Bez kluzné patky
• Včetně sinusového svěráku, polohovatelného křížového stolku, tiskárny
• Umožňuje opakované měření drsnosti dílců
• Vyhodnocovací software v ceně

Technická specifikace

Parametry drsnosti

• Ra, Rp, Rv, Rz, Rz (JIS), R3z, Rz(DIN), Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Parametry vlnitosti

• Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Parametry primárního profilu

• Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Osa X

• Měřicí rozsah
  • 100 mm
• Rozlišení
  • 0,2 µm
• Přímost
  • 0,5 µm/100 mm
• Rychlost
  • 0,1~10 mm/s

Osa Z

• Měřicí rozsah
  • ±420 µm
• Rozlišení
  • 0,001 µm
• Lineární přesnost
  • ≤±(7 nm+3,5%)
• Rychlost
  • 0,5~10 mm/s
• Opakovatelnost
  • 1 δ≤2nm
• Posuv
  • 320 mm

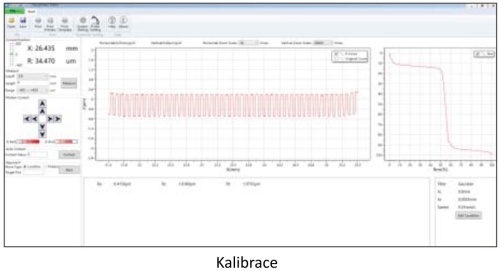

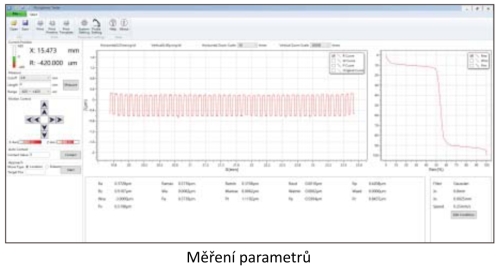

Software

• Součástí dodávky
• Stovky parametrů k vyhodnocování
• Výstup dat do USB
• Možnost tisku

Úhel diamantového hrotu

• 5 µm/90°

Délka cut off

• 0,025 mm
• 0,08 mm
• 0,25 mm
• 0,8 mm
• 2,5 mm
• 8 mm

Počet cut off

• 2~7

Měřicí jednotka

• µm

Pohon

• Motorový

Rozměry

• 1200×700×1780 mm

Napájení

• 220±5%V, 50Hz

Homotnost

• 320 kg

Standardní dodávka obsahuje

• Stacionární drsnoměr INSIZE SPM-4000
• Sonda s diamantovým hrotem
• Polohovatelný křížový stolek
• Sinusový svěrák
• Počítač
• Software
• Tiskárnu
• Sadu potřeb k instalaci drsnoměru

Volitelné příslušenství

• Standardní snímač/sonda R5µm, 90° (SPM-4000-P)
• Snímač/sonda pro snímání drobných drsností R2µm, 60° (SPM-4000-P1)

+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy

*Ceny za služby nejsou zahrnuty v ceně drsnoměru.
